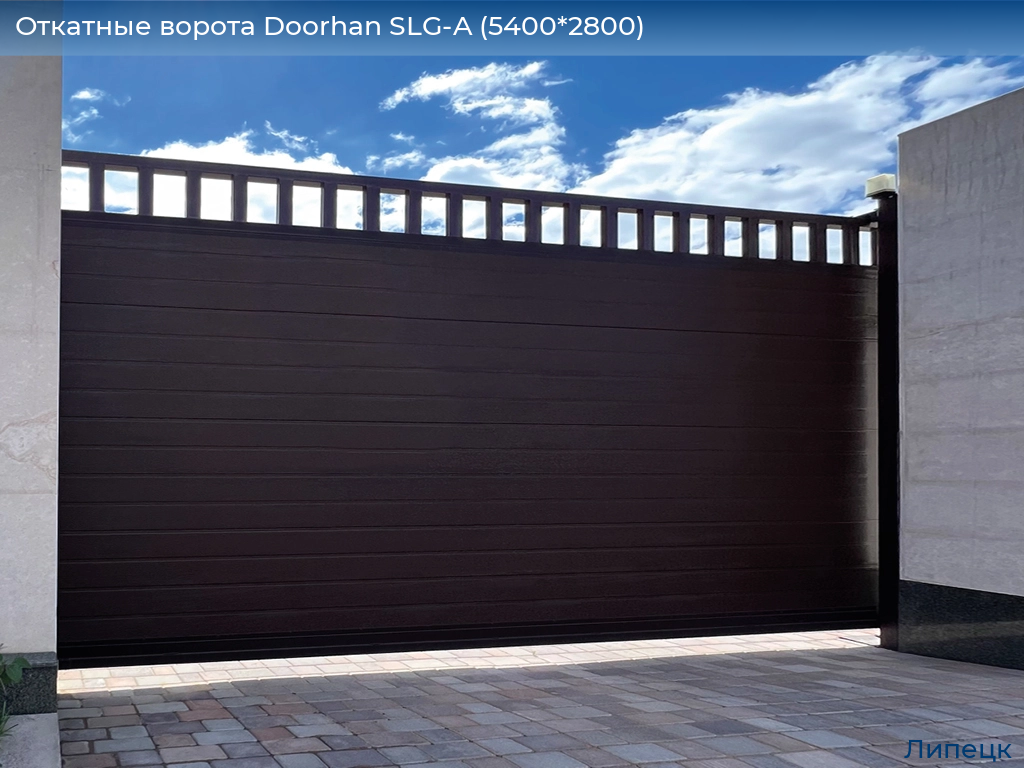

Откатные ворота Doorhan SLG-A (5400*2800) купить в Липецке по выгодным ценам от производителя DoorHan

ОФОРМИТЬ ЗАКАЗ в Липецке: 316 315 Р.

Данное предложение не является публичной офертой

Рассчитать цену

В корзину

Откатные ворота Doorhan SLG-A (5400*2800), lipetsk.doorhan.ru

Рассчитать цену

Дизайн

Комплектация

Технические характеристики

Конструкция

Подготовка объекта

Монтаж

Инструкции

Тип панели: Доска

Доска

Филенка

Горизонтальная полоса (с внутренней стороны панели)

Цвет панели:

RAL 9003 (белый)

RAL 8017 (коричнево-красный)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 3005 (бордо)

RAL 9006 (серебро)

RAL 1014 (бежевый)

RAL 7004 (серый)

RAL 3000 (красный)

RAL 7016 (антрацит)

Нестандартный цвет по карте RAL

Венге

Золотой дуб

Базовая

Дополнительная

Полотно из сэндвич-панелей толщиной 40 мм.

Комплект ловителей.

Устройство направляющее.

Крышки для балки.

Комплект силовой рамы (предназначен для крепления автоматики и элементов подвеса полотна ворот).

Электропривод (позволяет автоматизировать открывание/закрывание сдвижных ворот).

«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука).

Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для предотвращения травмирования).

Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания).

Дистанционное управление (современный дизайн, небольшие размеры пультов).

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).

Наименование	Значение	Примечание
Звукоизоляция, дБ, класс (ГОСТ 31174)	35
Ветровая нагрузка, кг/м²	До 700
Усилие ручного открывания и закрывания, Н, не более	150
Группа горючести по ГОСТ 30244-94	Г2
Группа воспламеняемости по ГОСТ 30402-96	В2
Вес полотна ворот, кг/м²	18–20
Безотказность, количество циклов открывания-закрывания, не менее	20 000

Несущая балка
Опора роликовая
Ловитель нижний
Крышка балки с роликом
Универсальный верхний ловитель
Направляющее устройство
Электропривод
Силовая рама

Для замера необходимых показателей достаточно рулетки и строительного уровня.
Замер каждого параметра производится минимум по трем точкам. За итоговый размер берется максимальное значение.
H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
L — место для отката полотна (рассчитывается как B × 1,3).
h — просвет (расстояние от нижнего края щита до уровня земли), рекомендуемая величина — 100 мм.
Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.

Монтаж силовой рамы. <br>Котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний.

Монтаж силовой рамы.
Котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний.

Бетонирование столба-ловителя. <br>Установка столбов производится в заранее подготовленный котлован шириной и длинной 400 мм и глубиной 1 500 мм.

Бетонирование столба-ловителя.
Установка столбов производится в заранее подготовленный котлован шириной и длинной 400 мм и глубиной 1 500 мм.

PDF

Инструкция по сборке и монтажу сдвижных ворот с заполнением из сэндвич-панелей

PDF

Инструкция по сборке универсальной рамы для сдвижных ворот

PDF

Инструкция по эксплуатации сдвижных ворот
